GSS型疏水泵

  • 所属分类:疏水泵
  • 浏览次数:
  • 发布日期:2020-12-17 14:17:16
  • 产品概述

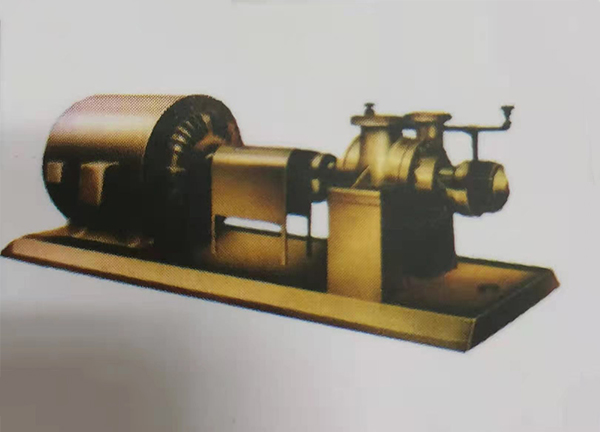

GSS型疏水泵

GSS型疏水泵为综合引进国内外先进技术,专用于发电厂(热电厂)热网加热器、低压加热器和暖风器等部位,也可适用于输送其它工程中物化性能类似于水的介质。高效节能,经济可靠,通用化程度高,使用寿命长,具有较高的灵活性,既能够满足机组各种运行方式的需要,亦能适应机组变负荷的要求。

产品具有以下列优点:

1、采用高效节能的水力模型,效率高,抗汽蚀性能好。

2、振动噪音小,运行可靠,维修方便。

3、将泵的轴承及密封部分进行改进,延长了使用寿命。

4、零部件通用化程度高,可完全互换。

性能范围:

流量Q=3~300m³/h

扬程H=80~300m

温度T=常温~+450℃

型号意义:

GSS100-210

GSS—两级、单吸式疏水泵

100—额定流量为100m3/h;

210—额定扬程为210m

结构特征:

GSS系列疏水泵可分为两级单吸两端支承式和两级单吸悬臂式两种结构,如结构图所示。壳体径向剖分,其安装方式为水平中心线支承,以把热胀冷缩产生的变形及位移降低到zui低限度。排出口径≥100mm的泵体设计成双涡室,以平衡泵的径向力。

轴端密封可采用填料密封、机械密封。

密封腔体按照行业标准进行设计:改善腔体尺寸,提高使用效率。

密封腔体可按工程需要配备各种集装式、平衡型、波纹管机械密封。

根据工况要求,密封腔体外部有可选择的水冷腔夹套。

叶轮为单吸式结构且整体铸造,它与轴用键传动,随转子一起做动平衡。壳体密封环或叶轮密封环均为可更换的标准件,两者良好的匹配由材料及其硬度不同来保证。两叶轮吸入口对称安装可以平衡轴向力,残余轴向力由推力球轴承承受。

当泵为悬臂式支承结构时,轴承悬架体有铸铁和铸钢两种,并具有较大的供轴承润滑的油池,靠联轴器端装两套背对背安装的推力球轴承,另一端装一套径向球轴承。

当泵采用两端支承式结构时,泵两端是同样大小的轴承体,材料为铸铁和铸钢两种,用螺栓紧固在托架(瓦架)上,并用配合止口定位,靠联轴器端装一套径向球轴承,另一端装两套背对背安装的推力球轴承。

轴承全部采用甩油环润滑,特殊要求还可选用油雾润滑。轴承体外铸有散热片,可供空气冷却(T<120℃)和水冷却(T≥120℃)。轴承体同时装有塑料圆形油标和油杯,以监视和控制油位,轴承体两端有铜质防尘盘,伸向轴承压盖的内孔,既可以防止灰尘或水份进入,又可以防止油泄漏。当轴承万一破裂时,它还能起支承作用。

为了检修时不拆卸吸入和吐出管路系统就能检查叶轮、轴承及轴封,该系列泵采用挠性膜片式加长联轴器,拆装非常方便。
