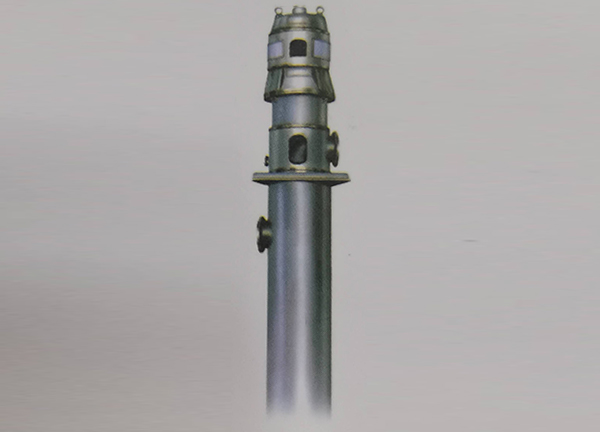

LDTN型凝结水泵

  • 所属分类:凝结泵
  • 浏览次数:
  • 发布日期:2020-12-17 14:16:50
  • 产品概述

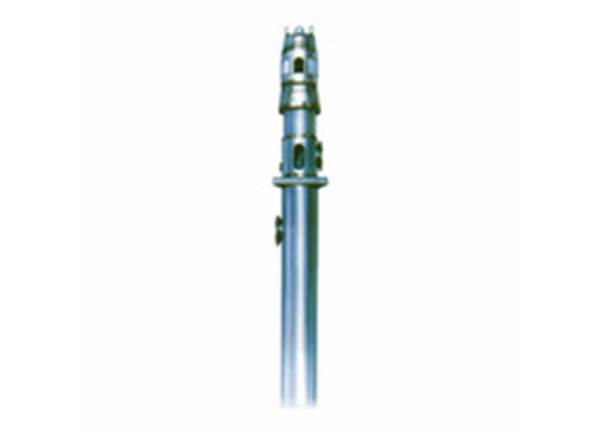

LDTN型凝结水泵

用途∶

LDTN与LDTNA和LDTNB型凝结水泵适用于输送火(核)电厂凝汽器凝结水,也可用于NPSH或安装基面受限制的化工流程中输送物化性能类似水的介质。

性能范围∶

流量Q∶85~1940m³/h

扬程H∶48~360m

介质温度t常温~80℃(特殊要求可达到120℃)

结构∶

LDTN、LDTNA 和LDTNB 型泵为立式多级筒袋式结构,吸入与吐出接口分别位于泵筒体和吐出座上,二者可以做180°.90°等多角度变位,叶轮为封闭式,首级叶轮单吸、双吸两种形式。平衡轴向力形式有两种,一种由电机承受轴向力,一种由泵本身平衡轴向力。

轴承∶

泵内设有多处水润滑轴承,用以承受转子径向力。LDTN(A.B)-P型泵上有一平衡鼓加一对向心推力球轴承来平衡轴向力。

其它泵由电机上推力轴承承受轴向力。联轴器

联轴器∶

泵转子内部轴间用卡环式筒形联轴器连接,泵转子与电机轴联接方式有两种∶电机承受轴向力的,用法兰式刚性联轴器联接;泵本身平衡轴向力的,用弹性联轴器联接。

轴封∶

轴封为软填料密封,也可按特殊订货设计成机械密封。

传动∶

俯视逆时针方向旋转。

辅助水系统∶

密封水∶轴封需要外供密封水,水质为凝结水,水量为0.3~0.5m/h,水压为0.2~0.4MPa,水温不大于38℃。

冷却水∶水质为软化处理后工业水,水温为05 ih,水压为03MPa∶560KW以上的电机设有轴承冷却器,也需要外供冷却水,水量为8~12 m³/h,水压为0.1~0.2MPa。

材质∶

可根据用户要求选配。
