S型离心泵

  • 所属分类:离心泵
  • 浏览次数:
  • 发布日期:2020-12-17 14:16:36
  • 产品概述

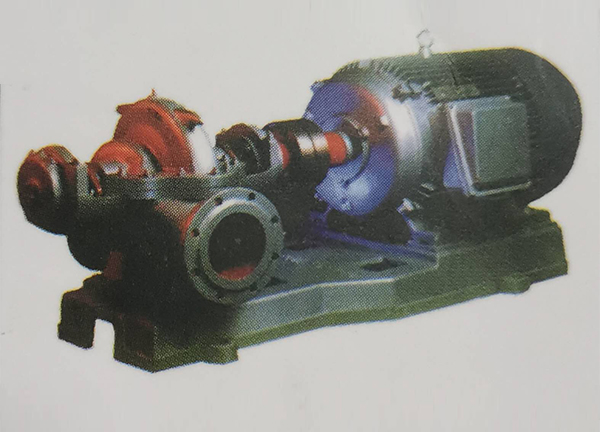

S型离心泵

概述:

“S”系列型泵为单级、双吸水平中开式离心清水泵,适应于工业和城市给排水泵,可作为工厂、城市、电站、水利工程等排水或给水用泵,亦可用于农田灌溉。“S”系列型泵是高效节能产品,具有结构简单,性能优良的特点。供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体,被输送的介质温度为0℃~80℃,允许进口压力0.6MPa。

性能范围:

流量:88~1400m³/h

扬程:12~125m

结构:

“S”系列型泵为卧式安装,吸入口和吐出口均在泵轴中心线下方,泵体水平中开,检修时不需拆卸进水和出水管路。轴封为软填料密封;亦可改为机械密封。经过静平衡校验的叶轮,用轴套和两边的轴螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。叶轮的轴向力利用叶片骊布置、两面进水达到平衡。泵轴由两个单列向必球轴承支承。轴承装在轴承体内,安装在泵体两端,用黄油润滑。双吸密封环用以减少水泵压水室的水漏回吸水室。

双吸单级离心泵通过弹性联轴器由电动机直接传动,必要时亦可用内燃机传动。

轴封为软填料密封。为了防止空气进入泵内和冷却润滑密封腔,在填料之间装有填料环,水泵工作时少量高压水,通过泵盖中开面上的梯形凹槽流入填料腔,起水封作用。

S型中开离心泵旋转方向:

从电机端向泵看,“S”系列型泵逆时针方向旋转,此时吸入口在左,吐出口在右,泵顺时针方向旋转,此时吸入口在右,吐出口在左。

零件:

主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的格料为优质碳钢外其余主要零件为铸铁制成。泵体与泵盖构成叶轮的工作室。在进出水法兰上,制有安装真空表和压力表的管螺孔。进出水法兰的下部,制有放水的管螺孔。

应用范围:

主要适用于自来水厂、工厂,矿山,城市给水,大型水利工程,农田灌溉和排涝,大型泵还可作热电站循环泵用,用泵空调循环用水、建筑供水、灌溉、排水泵站、电站、工业供水系统、消防系统、船舶工业等输送液体的场合。
