IS型单极离心泵

  • 所属分类:离心泵
  • 浏览次数:
  • 发布日期:2020-12-17 14:16:20
  • 产品概述

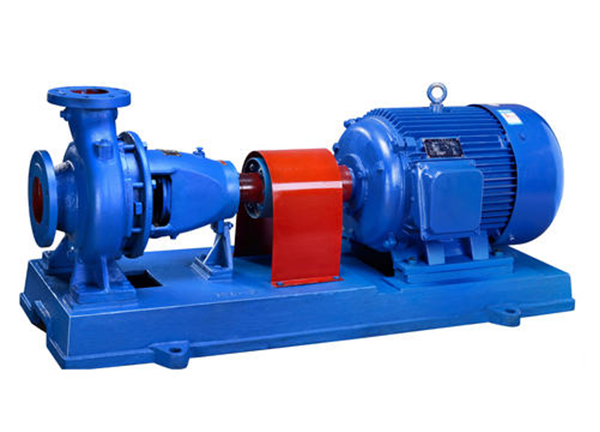

IS型单极离心泵

IS型单极单吸离心泵适用于工业和城市给排水,亦可用于农业排灌。用于输送清水或物理及化学性质类似于水的其他液体,被输送液体温度不高于80摄氏度,允许进口压力0.6MPa.

特点:

全系列水力性能布局合理,用户选择范围宽,检修方便;效率和吸程达到国际平均先进水平。氟合金管道泵立式结构,进出口相同,无需变径,可多台串联,节省空间,输送耐腐液体管道增压 选。针对不同工况特性,选择不同的配置。

1、IS型单级单吸离心泵根据国际标准ISO2858所规定的性能和尺寸设计的,主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。

2、IS型单级单吸离心泵的泵体和泵盖部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部分进行检修。

3、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分,滚动轴承受泵的径向力和轴向力。

4、为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。

5、泵的轴向密封环是由填料压盖,填料环和填料等组成,以防止进气或大量漏水。泵的叶轮如有平衡,则装有软填料的空腔与叶轮吸入口相通,如叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔,将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔,由于叶轮背面液体压力大于大气压,因而不存在漏气问题,故可不装填料环。

6、为避免轴磨损,在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈,以防止沿着配合表面进气或漏水。

7、泵的传动方式是通过加长弹性联轴器与电动机联接的

性能范围:

扬程H  4~125m³/h

流量Q  5.4~400m/s

型号说明

IS100-80-160B

IS-离心泵

100-吸入口直径(mm)

80-吐出口直径(mm)

160的名义直径(mm)

A-A、B、C分别表示叶轮外径经第一、二、三次切割

结构型式

泵为卧式安装,水平轴向吸入,向上径向吐出。泵为悬架式结构,检修时不需拆卸进、出口管路,即可退出转子部件进行检修。泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结,泵的轴封采用软填料密封。轴承为单列向心球轴承,采用润滑油润滑。

旋转方向

从电机端看,泵为顺时针方向旋转。

零件材质

过流部件材质一般为普通灰铸铁。

成套范围

成套供应泵,电动机、公用底座、联轴器等,还提供底阀、止回阀、闸阀。
