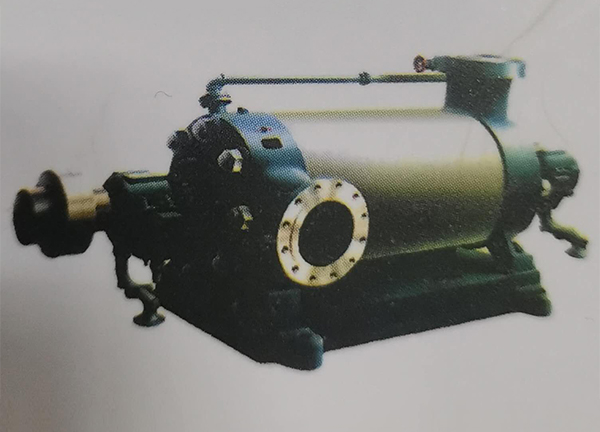

D,GD,DG型多级离心泵

  • 所属分类:离心泵
  • 浏览次数:
  • 发布日期:2020-12-17 14:16:03
  • 产品概述

D,GD,DG型多级离心泵

概述:

GD型和D型泵供输送不含固体颗粒的清水。DF型 DI型泵供矿山排送 PH值为2~4的酸性矿坑水。输送介质温度均不得超过80℃。

流量范围∶

Q=100~515m³/h(GD、D型)

Q=27~346m3/h(DF、D型)

扬程范围∶

H=66~700m(GD、D型)

H=66~459 m(DF、DII型)

结构∶

D,GD,DG型多级离心泵是卧式单吸、多级节段式离心泵。进水口为水平方向,出口为垂直向上。用穿杠把吸入段、中段及吐出段联接成一体。

泵转子由装在轴上的叶轮,平衡盘等零件组成,整个转子由装在泵两端的滚柱轴承来支承。轴承用油脂润滑。转子轴向推力由平衡盘来平衡。

D、DG型泵进、出水口均为垂直向上,通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动,不能采用向心球轴承。滚动轴承用油脂润滑,滑动轴承用稀油润滑,并用油环进行白润滑,循环水冷却。泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套等进行密封,  当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。的密封形式有机械密封和填料密封两种。泵采用填料密封时,填料环的位置安放要正确,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内,箱内要通入一定压力的水,起水封、水冷或水润滑作用。在轴封处装有可更换的轴套,保护泵轴。

轴封∶

轴两端有填料箱,采用软填料密封。有一定压力的水通入填料箱起水封作用。在轴封处装有可更换的轴套来保护泵轴。也可根据需要设计为机械密封结构。

传动∶

泵通过弹性联轴器由电动机直接驱动。从传动端看泵为顺时针方向旋转。
